Cpcdos
Raspberry Pi, Arduino

Le , par Estylos

13PARTAGES

7  0
Bonjour !

Aujourd’hui, je vais vous présenter la communication entre Cpcdos un Raspberry Pi et un Arduino !

Le but :

Le but est de contrôler un écran LCD et des LEDS avec Cpcdos en passant par un Raspberry Pi et un Arduino...

Fonctionnement :

Le fonctionnement est assez simple : Cpcdos télécharge une page PHP sur le Raspberry Pi avec un ou plusieurs arguments, selon le ou les arguments envoyés par Cpcdos, PHP va exécuter en tant que root un script Python avec un argument (du style : "##..." pour une commande (allumer une LED, effacer l'écran LCD...) ou du texte pour l'afficher sur l'écran LCD). Ensuite dans le fichier Python, on va établir la communication entre le Raspberry Pi et l'Arduino, puis on va envoyer l'argument à l'Arduino. Selon ce que l'Arduino va recevoir, il va afficher du texte sur l'écran LCD, effacer l'écran LCD, allumer une LED ou encore, changer de ligne.

Un petit schéma pour illustrer ça (avec en plus, le câblage) : (ne m'en voulez pas )



Inconvénient :

Et oui, ce projet n'est pas parfaitement au point .

  • Premièrement, il ne gère pas les espaces tout seul (ça, c'est la faute à Cpcdos ). Il faut tous les remplacer par \\%20 si on veut afficher du texte avec des espaces sur l'écran LCD.
  • Deuxièmement, il ne gère pas non plus les accents et les lettres accentuées (franchement, je ne sais pas trop d'où ça vient... Je reste assez perplexe ).

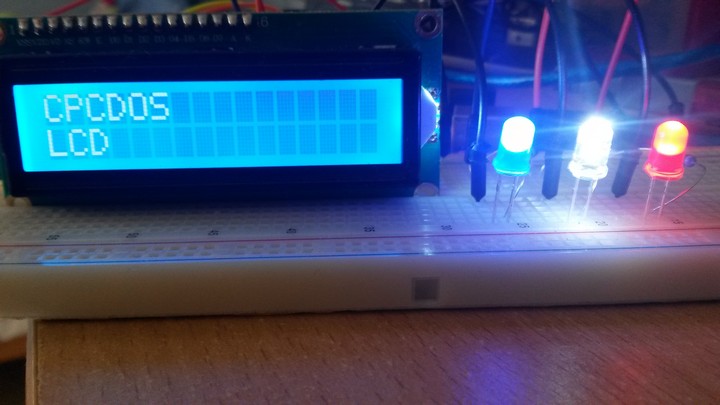

Photos et vidéo :







Liens :

Sources : https://github.com/Estylos/CPCDOS-RA...RRY-PI-ARDUINO

N'hésitez pas à répondre à la suite de cette discussion si vous avez besoin d'aide ou d'avoir une information .

Les meilleurs cours et tutoriels pour apprendre les systèmes embarqués
Les meilleurs cours et tutoriels pour apprendre Raspberry Pi
Les meilleurs cours et tutoriels pour apprendre les systèmes informatiques

Une erreur dans cette actualité ? Signalez-nous-la !

Avatar de f-leb
Responsable Arduino et Systèmes Embarqués https://www.developpez.com
Le 14/04/2016 à 19:43
Bravo pour ce projet

Par contre, ne laissez pas cette image avec les 3 led reliées à l'Arduino sans les résistances, vous ne voudriez pas que vos lecteurs crament leur joujou
3  0
Avatar de Estylos
Membre habitué https://www.developpez.com
Le 14/04/2016 à 20:01
Citation Envoyé par MINEOSX Voir le message
Salut!

Bravo pour ton projet!

Je suis impréssionné par ton travail, et je te felicite!

Cordialement
Merci

Citation Envoyé par f-leb Voir le message
Très bien, on les distingue aussi sur la vidéo, c'est juste sur le premier schéma du montage qui est dangereux pour le matériel.

Bonne continuation
Ah oui zut, j'ai complètement oublié de mettre les résistances sur le schéma ! Merci de me l'avoir signalé !

[EDIT] : C'est bon, je viens de modifier le schéma .
3  0
Avatar de MINEOSX
Membre habitué https://www.developpez.com
Le 14/04/2016 à 19:55
Salut!

Bravo pour ton projet!

Je suis impréssionné par ton travail, et je te felicite!

Cordialement
2  0
Avatar de f-leb
Responsable Arduino et Systèmes Embarqués https://www.developpez.com
Le 14/04/2016 à 19:56
Citation Envoyé par Estylos Voir le message
Je ne sais pas si vous avez fait attention, mais il y a des résistances de 220 ohms dans les deux photos
Très bien, on les distingue aussi sur la vidéo, c'est juste sur le premier schéma du montage qui est dangereux pour le matériel.

Bonne continuation
2  0
Avatar de cpcdos
Membre chevronné https://www.developpez.com
Le 14/04/2016 à 20:58
Encore bravo a toi Esteban!
Au départ je pensais pas que Cpcdos serai capable d'aller jusqu’à là, tu m'as fais plaisir!
J'essaierai de trouver le problème pour les espaces et accents pour la prochaine mise à jour du noyau, mais ça ne pourrai être que le problème ASCII<-->UTF8, cpcdos affiche l'UTF8 sur la console, mais ne l'écrit pas encore, j'essaierai de corriger cela

Bonne continuation

Cordialement
2  0
Avatar de Estylos
Membre habitué https://www.developpez.com
Le 14/04/2016 à 19:50
Merci
Je ne sais pas si vous avez fait attention, mais il y a des résistances de 220 ohms dans les deux photos
1  0
Avatar de Estylos
Membre habitué https://www.developpez.com
Le 14/04/2016 à 21:11
Citation Envoyé par cpcdos Voir le message
Encore bravo a toi Esteban!
Au départ je pensais pas que Cpcdos serai capable d'aller jusqu’à là, tu m'as fais plaisir!
J'essaierai de trouver le problème pour les espaces et accents pour la prochaine mise à jour du noyau, mais ça ne pourrai être que le problème ASCII<-->UTF8, cpcdos affiche l'UTF8 sur la console, mais ne l'écrit pas encore, j'essaierai de corriger cela

Bonne continuation

Cordialement
Merci beaucoup, à moi aussi ça me fait plaisir

Pour les accents, je ne pense pas que c'est Cpcdos qui soit totalement la source du problème, car même dans le moniteur série de l'Arduino, quand je le branche à mon PC, et que j'affiche du texte avec des caractères accentués sur l'écran LCD, il affiche un caractère bizard....
1  0
Avatar de fandeonepiece2
Nouveau membre du Club https://www.developpez.com
Le 19/04/2016 à 12:33
Tu pourrais améliorer ton programme en supprimant la couche du script python

Par exemple utiliser des commandes du SHELL UNIX directement dans le script PHP, pour intéragir avec le port série depuis PHP
0  0
Avatar de Estylos
Membre habitué https://www.developpez.com
Le 19/04/2016 à 16:14
Citation Envoyé par fandeonepiece2 Voir le message
Tu pourrais améliorer ton programme en supprimant la couche du script python

Par exemple utiliser des commandes du SHELL UNIX directement dans le script PHP, pour intéragir avec le port série depuis PHP
Oui, je pense que c'est faisable ! Mais il faut trouver une bibliothèque qui permet la communication série
0  0
Avatar de Evaka
Membre à l'essai https://www.developpez.com
Le 07/08/2018 à 16:11
Brovo pour le travail, j'aimerai avoir une precision, est ce qu'il y aura moyen de mesure la consommation des leds puis stocker cela dans une base de données loger sur raspberry puis donner l'ordre depuis le raspberry a l'arduino pour alimenter ou eteindre les leds selon le cas
